Opis produktu

Multimetr/miernik cyfrowy, automatyczny zakres pomiaru
Opis produktu
Miernik uniwersalny YT-73084 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.

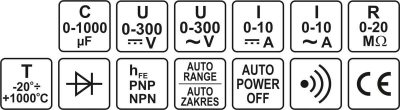

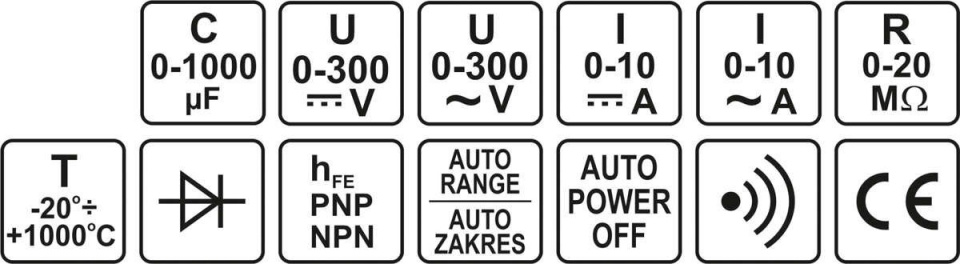

PODSTAWOWE POMIARY
pomiar napięcia przemiennego: A.C. 0-300V
 pomiar napięcia stałego: D.C. 0-300V
pomiar natężenia prądu przemiennego: A.C. 0-10A
pomiar natężenia prądu stałego: D.C. 0-10A
pomiar rezystancji: 0-20MΩ
test diody: IF 1mA, UR 1,7V
test ciągłości obwodu: 0-100Ω
DODATKOWE POMIARY
pomiar pojemności kondensatora: 0-1000μF
pomiar temperatury: -20 do 1000°C
test tranzystorów hFe: 0-1000, odłączany adapter pomiarowy
DOKŁADNOŚCI POMIARU
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V dokładność pomiaru miernika YT-73084 dla tego zakresu to : ±(1,2% + 5),
rozdzielczość 1V obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczość obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82V* wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,34A*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73084 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego. WBUDOWANE FUNKCJE AUTO
- automatyczne dopasowanie zakresu pomiaru.
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny.
Miernik domyślnie uruchamia się w trybie AUTO RANGE - ręczna zmiana zakresu pomiaru.
Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów.
Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu FUNC. - zmiana trybu pomiaru np. zmiana testu diody na test ciągłości obwodu, zmiana pomiaru natężenia prądu z AC na DC DATA HOLD [H]
- zachowanie na wyświetlaczu aktualnie mierzonej wartości MAX[H]
- zachowanie na wyświetlaczu maksymalnej wartości z aktualnego pomiaru DODATKOWE INFORMACJE

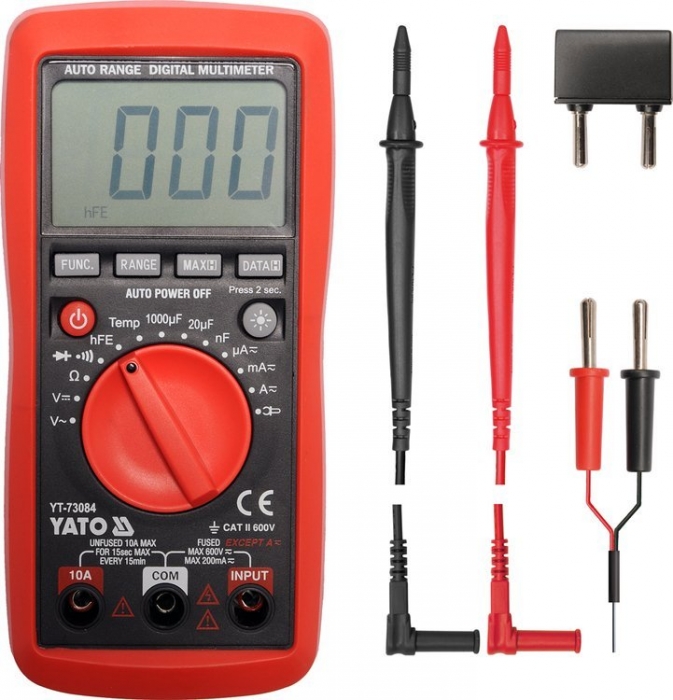

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999 podświetlenie ekranu sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω możliwość włączenia testów diody i ciągłości obwodu osobno w zestawie sondy pomiarowe, sonda do pomiaru temperatury, adapter do testu tranzystora konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10A obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi automatyczne wyłączenie się miernika po 15 minutach wskaźnik niskiego poziomu baterii zasilanie: trzy baterie 1,5V(AAA)
