Multimetr/miernik cyfrowy, kolejność faz
Opis produktu

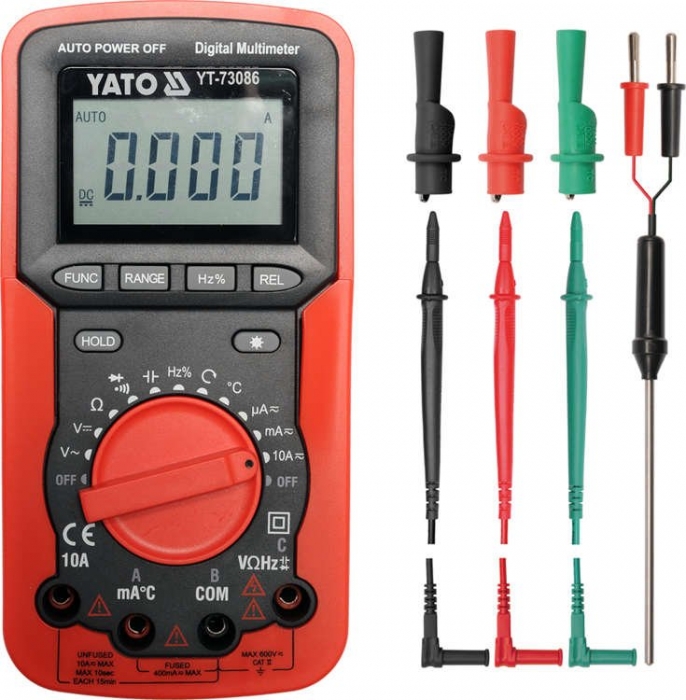

Miernik uniwersalny YT-73086 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wyróżniającą funkcją multimetru jest wykrywanie kolejności faz co umożliwia szybkie skontrolowanie poprawności podłączenia urządzenia bezpośrednio do źródła zasilania trójfazowego.

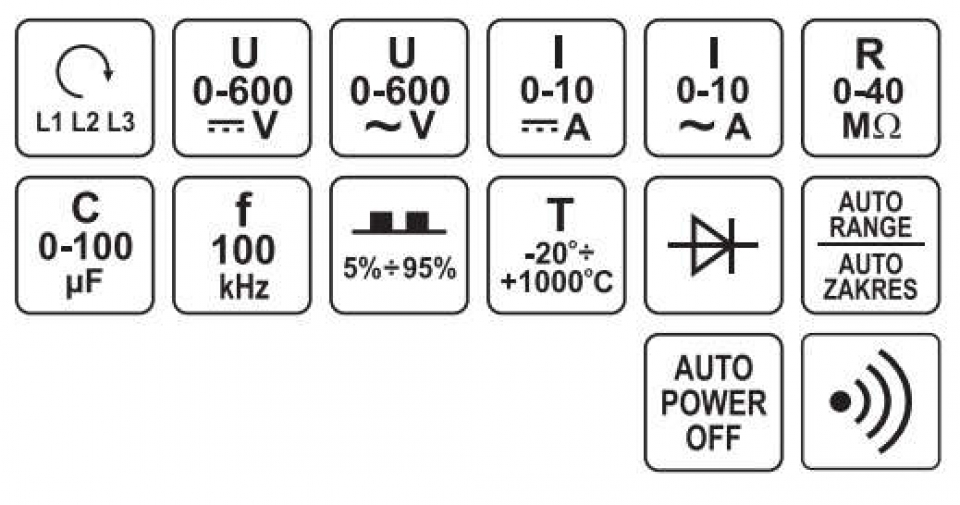

PODSTAWOWE POMIARY
pomiar napięcia przemiennego: A.C. 0-600V
pomiar napięcia stałego: D.C. 0-600V
pomiar natężenia prądu przemiennego: A.C. 0-10A
pomiar natężenia prądu stałego: D.C. 0-10A
pomiar rezystancji: 0-40MΩ
test diody: IF 1mA, UR 1.5V
test ciągłości obwodu: 0-50Ω
DODATKOWE POMIARY
pomiar pojemności kondensatora: 0-100μF
pomiar częstotliwości: 0-100khz
pomiar temperatury: -20 do 1000°C
pomiar współczynnika wypełnienia: 5-95%
DOKŁADNOŚCI POMIARU
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru:
235V dokładność pomiaru miernika YT-73086 dla tego zakresu to : ±(1,0% + 5), rozdzielczość 0,1V
obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczość obliczenia: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 2,85V* wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,126V
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,34A*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73086 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego. WBUDOWANE FUNKCJE AUTO
- automatyczne dopasowanie zakresu pomiaru.
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie multimetru.
Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny.
RANGE - ręczna zmiana zakresu pomiaru.
Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów.
Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu.
FUNC - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC, przełączanie testu diody na test ciągłości obwodu
REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia.
Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia.
HZ% - przycisk w pozycji pokrętła na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia
 DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
DODATKOWE INFORMACJE wyświetlacz LCD, maksymalny wyświetlany wynik: 3999 podświetlenie ekranu sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω możliwość włączenia testów diody i ciągłości obwodu osobno w zestawie sondy pomiarowe, sonda do pomiaru temperatury oraz pokrowiec konstrukcja z zabezpieczeniami przeciążeniowymi obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi automatyczne wyłączenie się miernika wskaźnik niskiego poziomu baterii zasilanie: bateria 9V(6F22)
